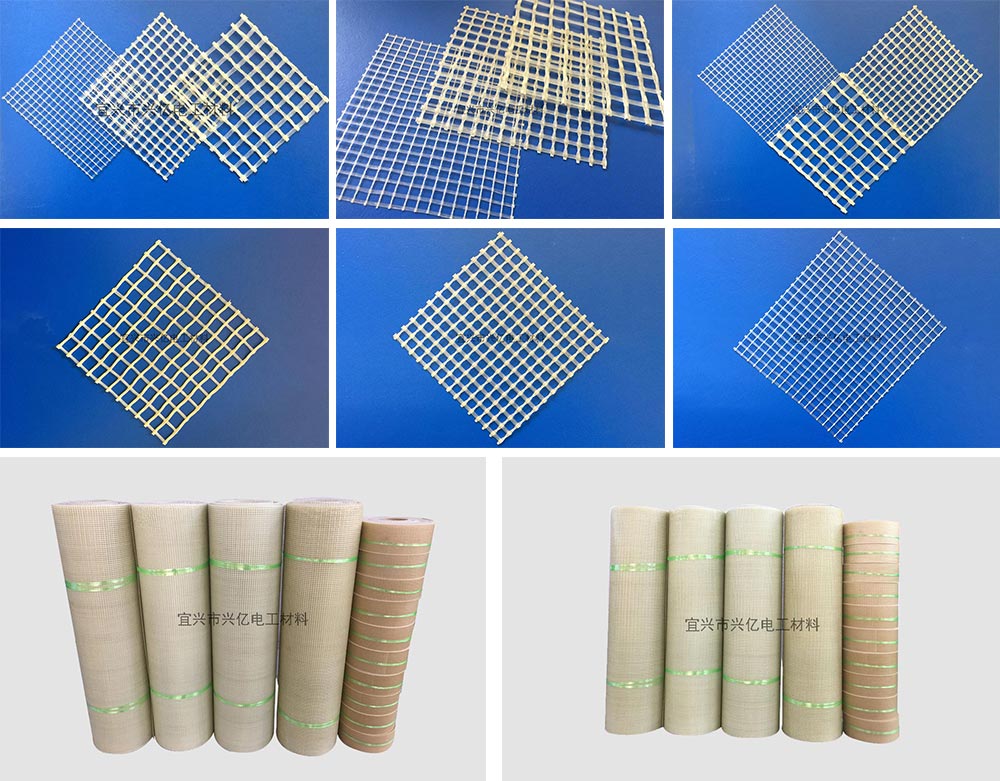

干变用无溶剂环氧玻璃网格布

点击数：502次　添加时间：2023-10-21　[打印] [返回] [收藏]

一、产品用途：

干变用无溶剂环氧玻璃网格布广泛应用于带填料浇注的干式变压器线圈、电抗器线圈中，用于线圈的内外包覆和层间绝缘。它与浇注线圈的环氧树脂牢固地结合在一起，增强了浇注线圈的防开裂性能。网格布好比混凝土中的钢筋作用，可防止浇注线圈由于冷热效应以及线圈突发短路产生的巨大电动力引起的线圈绝缘层开裂，大大提高了线圈的整体机械强度。用于线圈层间绝缘的网格布作为层间的主绝缘，能改善树脂浇注的透彻性、一体性，能防止线圈内部的断层、开裂，提高了线圈的绝缘水平和机械强度，是玻纤带、DMD的合适替代产品。

二、结构特点：

1.该产品以

一、产品用途：

干变用无溶剂环氧玻璃网格布广泛应用于带填料浇注的干式变压器线圈、电抗器线圈中，用于线圈的内外包覆和层间绝缘。它与浇注线圈的环氧树脂牢固地结合在一起，增强了浇注线圈的防开裂性能。网格布好比混凝土中的钢筋作用，可防止浇注线圈由于冷热效应以及线圈突发短路产生的巨大电动力引起的线圈绝缘层开裂，大大提高了线圈的整体机械强度。用于线圈层间绝缘的网格布作为层间的主绝缘，能改善树脂浇注的透彻性、一体性，能防止线圈内部的断层、开裂，提高了线圈的绝缘水平和机械强度，是玻纤带、DMD的合适替代产品。

二、结构特点：

1.该产品以良好的无碱无蜡电工型玻纤纱为基材，编制成各种规格的网格布，经过热烘脱水，再浸以独特配方的环氧树脂混合液，经中温滴胶、热烘固化而成。

2.按浸渍树脂的性质，产品分为有溶剂网格布和无溶剂网格布两大类。两种网格布的主要区别如下：

2.1浸渍的树脂不同：有溶剂网格布的浸渍树脂中含有丙酮类易挥发的溶剂，无溶剂网格布的浸渍树脂为纯树脂，无丙酮类易挥发的溶剂，成品无溶剂网格布中的挥发物含量也相对较低。

2.2浸渍工艺不同：有溶剂网格布是在常温空气中浸渍的，网格布呈不透明状态；无溶剂网格布是在中温状态下真空压力浸渍的，网格布呈透明状态。

2.3含胶量不同：无溶剂网格布中所含树脂的比例要大大高于有溶剂网格布，约为有溶剂网格布的两倍。

2.4应用不同：无溶剂网格布适宜作为线圈的层间绝缘，在很高的电场强度下也无局部放电，采用无溶剂网格布可减少层间绝缘的厚度，有利于线圈的小型化，尤其适用于20、35 kV的干式变压器线圈。有溶剂网格布适宜作为线圈的内外绝缘，当线圈层间场强较低时也可使用有溶剂网格布作为层间绝缘，可用于10kV及以下电压等级的干式变压器线圈。

3.网格布根据其浸渍树脂的耐温等级可以分为“F”、“H”级，根据线圈浇注树脂的耐温等级选择相应的网格布，通常选“F”级。该网格布不但在常温下具有较高的机械强度，而且在高温下仍具有较高的机械强度，可以确保浇注变压器、电抗器在过载高温下也能安全可靠地运行。

4.网格布是一种环保产品，在使用过程中无玻纤纱飞出；而以往无填料浇注的变压器线圈中采用的玻纤毡是由短切玻纤纱组成，在使用过程中容易弥漫在空气中，容易被操作工人呼入，将对身体将造成严重的危害。网格布是替代玻纤毡的适宜产品。

的无碱无蜡电工型玻纤纱为基材，编制成各种规格的网格布，经过热烘脱水，再浸以独特配方的环氧树脂混合液，经中温滴胶、热烘固化而成。

2.按浸渍树脂的性质，产品分为有溶剂网格布和无溶剂网格布两大类。两种网格布的主要区别如下：

2.1浸渍的树脂不同：有溶剂网格布的浸渍树脂中含有丙酮类易挥发的溶剂，无溶剂网格布的浸渍树脂为纯树脂，无丙酮类易挥发的溶剂，成品无溶剂网格布中的挥发物含量也相对较低。

2.2浸渍工艺不同：有溶剂网格布是在常温空气中浸渍的，网格布呈不透明状态；无溶剂网格布是在中温状态下真空压力浸渍的，网格布呈透明状态。

2.3含胶量不同：无溶剂网格布中所含树脂的比例要大大高于有溶剂网格布，约为有溶剂网格布的两倍。

2.4应用不同：无溶剂网格布适宜作为线圈的层间绝缘，在很高的电场强度下也无局部放电，采用无溶剂网格布可减少层间绝缘的厚度，有利于线圈的小型化，尤其适用于20、35 kV的干式变压器线圈。有溶剂网格布适宜作为线圈的内外绝缘，当线圈层间场强较低时也可使用有溶剂网格布作为层间绝缘，可用于10kV及以下电压等级的干式变压器线圈。

3.网格布根据其浸渍树脂的耐温等级可以分为“F”、“H”级，根据线圈浇注树脂的耐温等级选择相应的网格布，通常选“F”级。该网格布不但在常温下具有较高的机械强度，而且在高温下仍具有较高的机械强度，可以确保浇注变压器、电抗器在过载高温下也能安全可靠地运行。

4.网格布是一种环保产品，在使用过程中无玻纤纱飞出；而以往无填料浇注的变压器线圈中采用的玻纤毡是由短切玻纤纱组成，在使用过程中容易弥漫在空气中，容易被操作工人呼入，将对身体将造成严重的危害。网格布是替代玻纤毡的适宜产品。

三、技术参数

执行标准：
JB/T 10322-2002 《电工用树脂浸渍玻璃纤维网格》

注：上述为常规的网格布，特殊规格的网格布可根据用户要求生产。

2、无溶剂网格布技术参数表：

序号	指标名称	单位	参数
1	标称厚度（±10%）	mm	0.35	0.4	0.5	0.6	0.8	1.0	1.2	1.5	1.6	2.0	2.0	2.4	2.5
2	每卷标称长度（±0.5m）	m	50	50	50	50	50	40	40	40	40	30	30	30	30
3	宽度	m	≤1.2
4	网孔尺寸（经×纬）	mm	4*4	4*4	4*4	4*4	4*4	5*4	5*4	6*5	6*5	10*7	10*7	10*7	10*7
5	胶含量	%	20-30
6	拉伸破坏负荷	N	600	800	800	900	1000	1500	1850	3000	3400	4200	4800	5300	5300
7	沿面击穿电压	KV	≥18
8	沿面电阻	Ω	≥1.0×1013
9	耐温等级	级	F,H
10	吸水率	%	≤1
11	色泽		本色
12	最小径向卷绕直径	mm	50				100				150

注：上述为常规的网格布，特殊规格的网格布可根据用户要求生产

四、型号说明
